การเชื่อมต่อเครือข่าย

รูปแบบการเชื่อมต่อเครือข่ายหรือมักเรียกสั้น ๆ ว่า โทโพโลยี เป็นลักษณะทั่วไปที่กล่าวถึงการเชื่อมต่อคอมพิวเตอร์ทางกายภาพว่ามีรูปแบบหน้าตาอย่างไร เพื่อให้สามารถสื่อสารร่วมกันได้และด้วยเทคโนโลยีเครือข่ายท้องถิ่นจะมีรูปแบบของโทโพโลยีหลายแบบด้วยกัน ดังนั้น จึงเป็นสิ่งสำคัญที่จะต้องเรียนรู้และทำความเข้าใจแต่ละโทโพโลยีว่ามีความคล้ายคลึง หรือแตกต่างกันอย่างไร รวมถึงข้อดีและข้อเสียของแต่ละโทโพโลยี และโดยปกติโทโพโลยีที่นิยมใช้กันบนเครือข่ายท้องถิ่นจะมีอยู่ 3 ชนิดด้วยกัน คือ

​

​​

​

​​

​​

​

​​

​

​

  แบบบัส ( BUS Topology ) เป็นการเชื่อมต่อคอมพิวเตอร์ทุกเครื่องบนสายสัญญาณหลักเส้นเดียว ที่เรียกว่า BUS ทีปลายทั้งสองด้านปิดด้วยอุปกรณ์ที่เรียกว่า Teminator ไม่มีคอมพิวเตอร์เครื่องใดเครื่องหนึ่งเป็นศูนย์กลางในการเชื่อมต่อ คอมพิวเตอร์เครื่องใดหยุดทำงาน ก็ไม่มีผลกับคอมพิวเตอร์เครื่องอื่น ๆ ในเครือข่าย

​

​

​

​

​

​

​

​

​

​

​

  ข้อดี ของการเชื่อแบบบัส คือ

​

• สามารถติดตั้งได้ง่าย เนื่องจากเป็นโครงสร้างเครือข่ายที่ไม่ซับซ้อน

• การเดินสายเพื่อต่อใช้งาน สามารถทำได้ง่าย

• ประหยัดค่าใช้จ่าย กล่าวคือ ใช้สายส่งข้อมูลน้อยกว่า เนื่องจากสามารถเชื่อมต่อกับสายหลักได้ทันที

• ง่ายต่อการเพิ่มสถานีใหม่เข้าไปในระบบ โดยสถานีนี้สามารถใช้สายส่งข้อมูลที่มีอยู่แล้วได้

​

  ข้อเสียของการเชื่อแบบบัส คือ

​

• ถ้ามีสายเส้นใดเส้นหนึ่งหลุดไปจากสถานีใดสถานีหนึ่ง ก็จะทำให้ระบบเครือข่ายนี้หยุดการทำงานลงทันที

• ถ้าระบบเกิดข้อผิดพลาดจะหาข้อผิดพกลาดได้ยาก โดยเฉพาะถ้าเป็นระบบเครือข่ายขนาดใหญ่

​

​

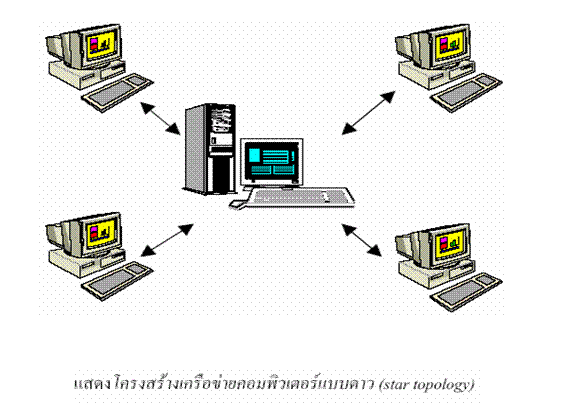

  แบบดาว ( Star topology ) เป็นการเชื่อมต่อสถานีหรือจุดต่าง ๆ ออกจากคอมพิวเตอร์ศูนย์กลางหรือคอมพิวเตอร์แม่ข่ายที่เรียกว่า File Server แต่ละสถานีจะมีสายสัญญาณเชื่อมต่อกับศูนย์กลาง ไม่มีการใช้สายสัญญาณร่วมกัน เมื่อสถานีใดเกิดความเสียหายจะไม่มีผลกระทบกับสถานีอื่น ๆ ปัจจุบันนิยมใช้อุปกรณ์ HUB เป็นตัวเชื่อมต่อจากคอมพิวเตอร์แม่ข่ายหรือคอมพิวเตอร์ศูนย์กลาง

​

​

​

​

​

​

​

​

​

​

​



​

  ข้อดีของการเชื่อมแบบดาว

ง่ายต่อการใช้บริการ เพราะมีศูนย์กลางอยู่ที่คอมพิวเตอร์แม่ข่ายอยู่เครื่องเดียวและเมื่อเกิดความเสียหายที่คอมพิวเตอร์เครื่องใดเครื่องหนึ่ง คอมพิวเตอร์เครื่องอื่นก็จะไม่มีผลกระทบอันใดเพราะใช้สายคนละเส้น

​

  ข้อเสียของการเชื่อมแบบดาว

ต้องใช้สายสัญญาณจำนวนมาก เพราะแต่ละสถานีมีสายสัญญาณของตนเองเชื่อมต่อกับศูนย์กลางจึงเหมาะสมกับเครือข่ายระยะใกล้มาก กว่าการเชื่อมต่อเครือข่ายระยะไกล การขยายระบบก็ยุ่งยากเพราะต้องเชื่อมต่อสายจากศูนย์กลางออกมา ถ้าศูนย์กลางเสียหายระบบจะใช้การไม่ได้

​

​

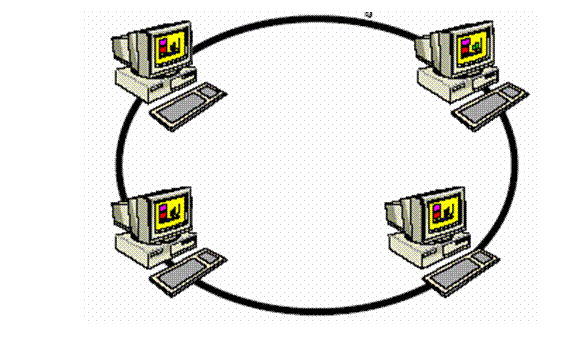

  แบบวงแหวน ( Ring Topology ) เป็นการเชื่อมต่อเครือข่ายเป็นรูปวงแหวนหรือแบบวนรอบ โดยสถานีแรกเชื่อมต่อกับสถาน สุดท้าย การรับส่งข้อมูลในเครือข่ายจะต้องผ่านทุกสถานี โดยมีตัวนำสารวิ่งไปบนสายสัญญาณของแต่ละสถานี ต้องคอยตรวจสอบข้อมูลที่ส่งมา ถ้าไม่ใช่ของตนเองต้องส่งผ่านไปยังสถานีอื่นต่อไป

​

​

​

​

​

​

​

​

​

​

  ข้อดีของการเชื่อมแบบวงแหวน

ใช้สายสัญญาณน้อยกว่าแบบดาวเหมาะกับการเชื่อมต่อด้วยสายสัญญาณใยแก้วนำแสง เพราะส่งข้อมูลทางเดียวกันด้วยความเร็วสูง

​

  ข้อเสียของการเชื่อมแบบวงแหวน

ถ้าสถานีใดเสียระบบก็จะไม่สามารถทำงานต่อไปได้จนกว่าจะแก้ไขจุดเสียนั้น และยากในการตรวจสอบว่ามีปัญหาที่จุดใดและถ้าต้องการเพิ่มสถานีเข้าไปจะพกหระทำได้ยากด้วย​

​

​

   โครงสร้างเครือข่ายแบบผสม (Hybrid Topology) คือ เป็นเครือข่ายที่ผสมผสานกันทั้งแบบดาว,วงแหวน และบัส เช่น วิทยาเขตขนาดเล็กที่มีหลายอาคาร เครือข่ายของแต่ละอาคารอาจใช้แบบบัสเชื่อมต่อกับอาคารอื่นๆที่ใช้แบบดาว และแบบวงแหวน



​

​

​

​

​

​

​

​

​

​

   ข้อดี

​

• สามารถเข้าถึงเครือข่ายที่อยู่ในระยะไกลได้

​

• ทำให้การสื่อสารข้อมูลมีประสิทธิภาพ



ข้อเสีย

​

• ดูแลระบบยาก และเสียค่าใช้จ่ายในการดูแลรักษาสูง

​

• โครงสร้างมีความซับซ้อนมีรูปแบบไม่แน่นอน
